Standard produksjonsprosess for tilhengere

1. Full produksjonsprosess sammenbrudd

Trinn 1: Inspeksjon av råmateriale og presisjonsblanking

Produksjonen starter med streng inngående materialkontroll for alt Q355B konstruksjonsstål (rør og plater). Q355B er et lavlegert høyfast stål som er mye brukt i ingeniør- og transportutstyr, med utmerket flytegrense (≥355MPa), god seighet og sveisbarhet – perfekt for tilhengerrammer og bærende komponenter.

Inspektører bekrefter:

• Materialsertifikatkonsistens (kjemisk sammensetning: C, Si, Mn, P, S, etc.)

• Mekaniske egenskaper (strekkfasthet, flytestyrke, slagfasthet ved 20 ℃)

• Dimensjonsnøyaktighet (tykkelse, diameter, flathet)

• Overflatekvalitet (ingen sprekker, rust eller oksidavleiringer)

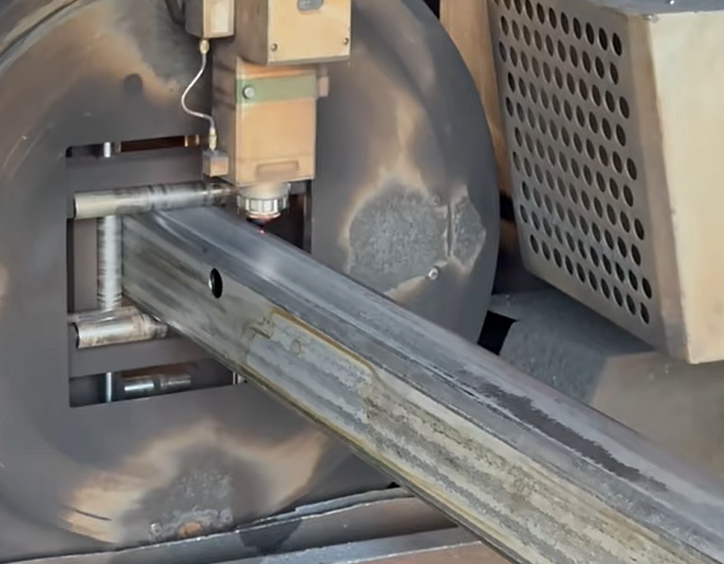

Kvalifiserte materialer skriv deretter inn CNC presisjon blanking:

• Rør: kuttet til fast lengde av automatiske rørskjæremaskiner, med avfasing for å unngå grader.

• Plater: behandlet av laser/plasmaskjæremaskiner, noe som sikrer konsistente hullposisjoner og glatt kant.

Dette trinnet legger grunnlaget for påfølgende forming og montering, og minimerer dimensjonsavvik.

Trinn 2: Formstøping og enhetlig verktøy

Kuttede komponenter fortsetter til støping/stempling med enhetlig verktøy (inventar):

• Alle deler (rammebjelker, sideskinner, monteringsbraketter) er formet ved hjelp av standardiserte former og jigger.

• Det enhetlige verktøysystemet garanterer:

en. Konsekvent form og dimensjonsnøyaktighet (toleranse innenfor ±0,5 mm)

b. Ensartede hullposisjoner og monteringsgrensesnitt for sømløs montering

c. Redusert manuell justering og forbedret produksjonseffektivitet

Denne prosessen erstatter tradisjonell manuell bøying, og sikrer at hver batch med tilhengere har identiske strukturelle dimensjoner, kritisk for storskala produksjon og ettersalgsutskifting.

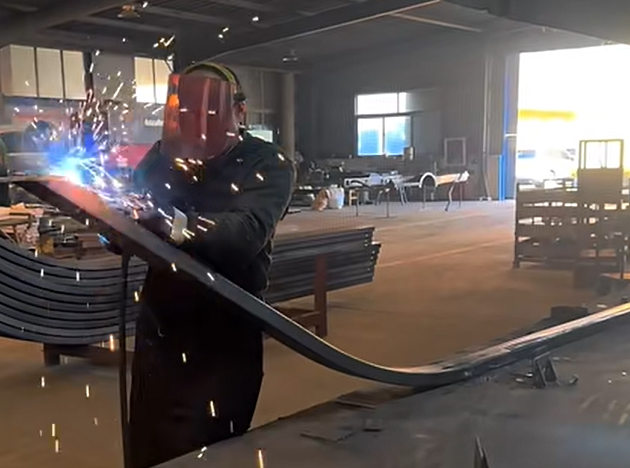

Trinn 3: Sveising og rammemontering

Formede komponenter går inn i automatisert/nedsenket buesveising for rammemontering:

• Sveisere bruker CO₂-gassskjermet sveising eller nedsenket buesveising, som matcher Q355B-stålets sveisbarhet.

• Nøkkelsveiser (rammeskjøter, trekkbjelkeforbindelser) gjennomgår 100 % visuell inspeksjon og ultralydtesting (UT) for å oppdage interne defekter (porøsitet, sprekker, ufullstendig fusjon).

• Hele rammen er montert på en fast posisjoneringsplattform, noe som sikrer retthet og symmetri i tilhengerkonstruksjonen.

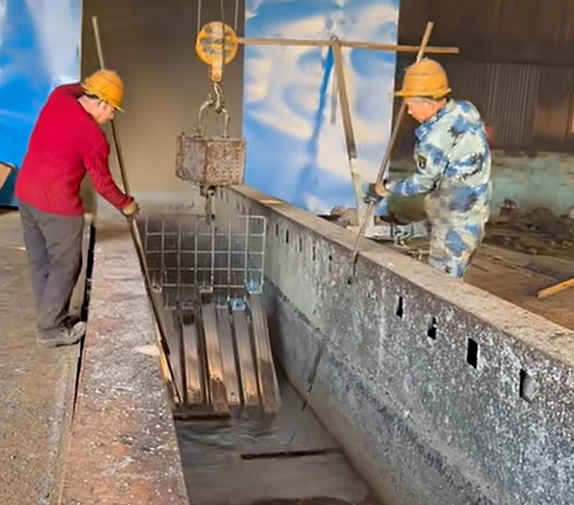

Trinn 4: Beising, varmgalvanisering og vannkjøling

Etter sveising gjennomgår den halvferdige rammen overflatebehandling for korrosjonsbestandighet:

1. Beising og avrusting: Rammen er nedsenket i en beisingsløsning for å fjerne rust, oksidbelegg og sveiseslagg, og skaper en ren metalloverflate for sinkvedheft.

2. Flussbelegg: Et flusslag påføres for å forhindre re-oksidering før galvanisering.

3. Varmgalvanisering: Rammen er helt nedsenket i smeltet sink (450–460 ℃), og danner en metallurgisk binding mellom sink og stål. Sinklagtykkelsen (vanligvis 80–120 μm) gir langsiktig beskyttelse mot salt, fuktighet og korrosjon – langt bedre enn maling eller pulverlakkering.

4. Vannkjøling: Etter galvanisering avkjøles rammen raskt med vann for å stabilisere sinkbelegget, forhindre termisk deformasjon og sikre en jevn, jevn finish.

Trinn 5: Inspeksjon og pakking av ferdig produkt

Den siste fasen inkluderer:

• Omfattende kvalitetskontroll: Dimensjonskontroll, lasttest, korrosjonsbestandighetstest (saltspraytest), og funksjonstest av trekkbjelke og oppheng.

• Emballasje: Den ferdige tilhengeren er pakket inn i beskyttende film, med nøkkelkomponenter (trekkbjelke, hjul, lys) pakket separat i trekasser eller skum for å unngå skade under hav-/landtransport.

• Trekkbjelken (tilhengerfeste) er forhåndsmontert og merket for enkel installasjon på stedet av sluttbrukere.

2. Kjerneproduksjonsfordeler

1. Strukturell sikkerhet og bæreevne

• Q355B stål: Høy flytestyrke sikrer at tilhengeren kan håndtere tung last (opptil 1000 kg+ nyttelast) uten deformasjon eller sprekkdannelse.

• Unified Tooling & Precision Welding: Konsekvente dimensjoner og høykvalitets sveiser eliminerer strukturelle svake punkter, og oppfyller globale tilhengersikkerhetsstandarder (f.eks. ISO 3833 for veihengere).

2. Eksepsjonell korrosjonsbestandighet

• Varmforsinking: Sinklaget gir 10–15 års rustbeskyttelse i tøffe miljøer (kystområder, snødekte områder, høy luftfuktighet), langt varige malingsbelegg.

• Dette reduserer vedlikeholdskostnadene og forlenger tilhengerens levetid, et viktig salgsargument for eksportmarkeder.

3. Produksjonskonsistens og skalerbarhet

• Unified Tooling: Standardiserte former og jigger sikrer at hver tilhenger er identisk, noe som reduserer monteringsfeil og forbedrer ettersalgsservicen (enkel utskifting av deler).

• Automatiserte prosesser (CNC-skjæring, robotsveising) muliggjør storskala produksjon samtidig som kvaliteten opprettholdes, egnet for bulkeksportordrer.

4. Overholdelse og eksportberedskap

• Hele prosessen er på linje med internasjonale kvalitetsstyringssystemer (ISO 9001) og tilhengersikkerhetsstandarder, noe som gjør det enkelt å møte toll- og regulatoriske krav i Nord-Amerika, Europa og andre markeder.

• Beskyttende emballasje sikrer at tilhengeren kommer intakt etter langtransport, noe som reduserer ettersalgsklager.

Konklusjon

Denne standardiserte produksjonsprosessen kombinerer råvarer av høy kvalitet (Q355B stål), presisjonsproduksjon og bransjeledende korrosjonsbehandling, noe som resulterer i kraftige tilhengere som er trygge, holdbare og pålitelige. For eksportbedrifter oversettes disse fordelene direkte til høyere kundetillit, lavere vedlikeholdskostnader og sterkere konkurranseevne i globale markeder.
